Logo chauffe-eau tableau électrique : signification, identification et guide pratique

Ouvrir son tableau électrique et tomber sur une série de pictogrammes sans légende claire, c'est une situation que beaucoup de propriétaires et locataires ont déjà vécue. Parmi ces symboles, celui qui correspond au chauffe-eau mérite une attention particulière : bien l'identifier permet de gérer les pannes, les coupures et l'entretien du ballon d'eau chaude avec bien plus de sérénité.

Comprendre le logo chauffe-eau

Identification du symbole

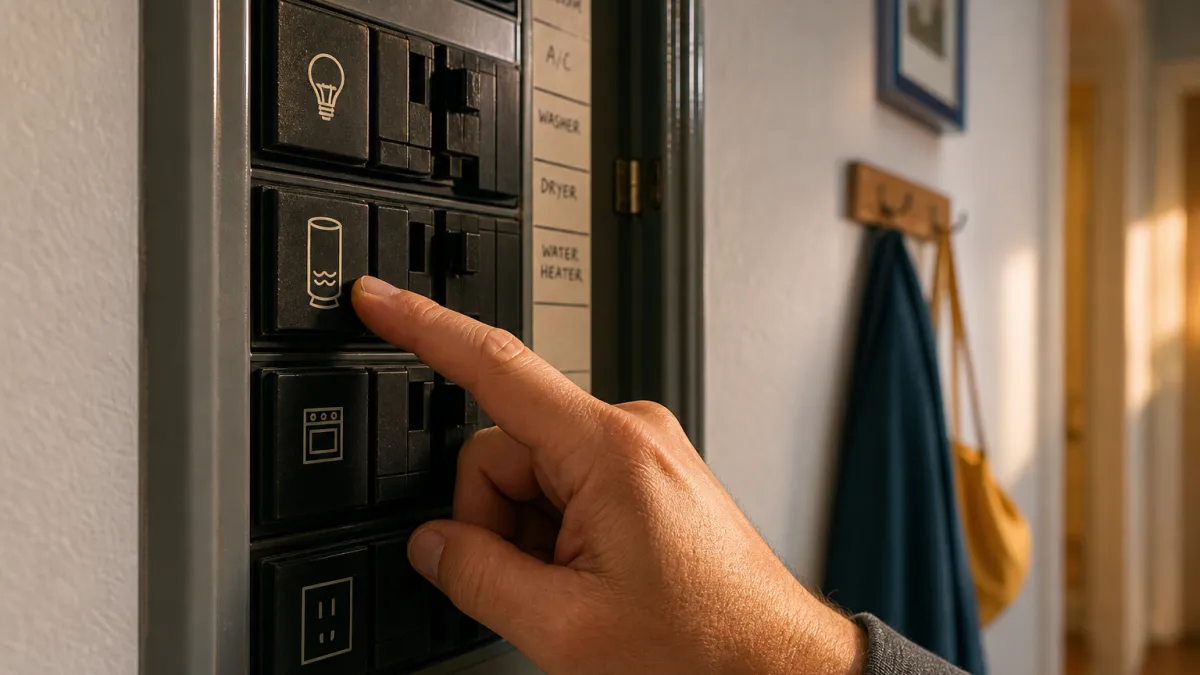

Sur un tableau électrique, le pictogramme dédié au chauffe-eau se reconnaît à un réservoir cylindrique accompagné de lignes ondulées, symbolisant l'eau chaude en circulation. Ce dessin stylisé le distingue visuellement des autres disjoncteurs, qui représentent des prises, des éclairages ou des circuits de chauffage. Confondre ce symbole avec celui d'un autre appareil, c'est… non, reformulons : une identification erronée expose à des coupures involontaires ou à des interventions sur le mauvais circuit, avec des conséquences directes sur la sécurité et le confort au quotidien.

Importance de la reconnaissance

Bien identifier le pictogramme dédié au chauffe-eau sur son tableau électrique n'est pas une simple question de confort : c'est ce qui permet d'intervenir rapidement en cas de surcharge, d'éviter une coupure non anticipée et de prévenir des pannes coûteuses. Une lecture précise du symbole ouvre aussi la voie à des réglages plus fins, notamment pour adapter les plages horaires de chauffe et réduire la consommation électrique globale du foyer.

Erreurs courantes à éviter

Confondre le pictogramme du chauffe-eau avec celui du chauffage central est une méprise plus répandue qu'on ne le croit, et ses conséquences sont concrètes : des réglages appliqués au mauvais circuit peuvent perturber la programmation du ballon d'eau chaude ou, à l'inverse, laisser le chauffage hors de contrôle. L'usure du tableau électrique aggrave ce risque, car des étiquettes effacées ou encrassées rendent les symboles difficiles à distinguer. Nettoyer régulièrement la face du tableau et vérifier la lisibilité des pictogrammes permet d'éviter ces confusions aux effets parfois durables.

Savoir reconnaître ce pictogramme sur son tableau électrique, c'est déjà éviter bien des confusions au quotidien. Reste à comprendre comment fonctionne réellement l'appareil derrière ce symbole, pour mieux anticiper ses besoins et réagir au bon moment.

Fonctionnement du chauffe-eau électrique

Derrière ce pictogramme se cache un appareil au fonctionnement plus subtil qu'il n'y paraît.

Principe de fonctionnement

Trois composants travaillent en séquence pour produire l'eau chaude sanitaire :

• Résistance électrique : convertit l'énergie électrique en chaleur directement dans l'eau du réservoir — plus elle vieillit, plus sa consommation augmente sans que la performance suive.
• Thermostat : surveille en continu la température et coupe l'alimentation dès le seuil atteint, évitant ainsi une surconsommation permanente.
• Réservoir isolé : maintient l'eau à température entre deux cycles de chauffe, ce qui réduit la fréquence de déclenchement de la résistance.
• Cycle de régulation : dès que la température chute sous le seuil paramétré, le thermostat relance automatiquement la résistance.
• Seuil de température : réglé trop bas, le risque bactérien augmente ; trop haut, la consommation électrique grimpe inutilement.

Interaction avec le tableau électrique

Chaque chauffe-eau électrique dispose d'un disjoncteur dédié sur le tableau, point de contrôle unique qui conditionne la sécurité et l'efficacité de toute l'installation. Quatre composants se répartissent des rôles précis dans cette chaîne :

Comprendre comment cet appareil fonctionne et communique avec le tableau électrique permet d'anticiper les besoins d'entretien, que le guide suivant détaille pas à pas.

Guide pratique pour l'entretien

Conseils d'entretien régulier

Un entretien régulier du chauffe-eau électrique préserve ses performances et évite des pannes coûteuses. Toutes les six mois, il convient de contrôler le thermostat et la résistance : un thermostat déréglé surconsomme, une résistance encrassée chauffe moins efficacement. Le détartrage du réservoir reste tout aussi important, particulièrement dans les zones où l'eau est calcaire, car le tartre réduit progressivement la capacité de chauffe et fragilise les composants internes. Ces gestes simples allongent sensiblement la durée de vie de l'appareil. Au même titre qu'un système de chiffrage pour investissements en éclairage aide à anticiper les coûts, un suivi rigoureux du ballon d'eau chaude permet d'éviter les dépenses imprévues.

Signes de dysfonctionnement

Certains signaux d'alerte méritent une attention immédiate : des claquements ou grondements inhabituels provenant du ballon trahissent souvent un dépôt de calcaire excessif sur la résistance, tandis qu'une eau tiède malgré un cycle de chauffe complet pointe vers un thermostat défaillant. Agir sans tarder limite le risque d'aggravation, car un composant fragilisé peut rapidement entraîner une panne totale ou une fuite.

Quand faire appel à un professionnel

Un disjoncteur qui saute régulièrement ne relève pas d'un simple réarmement : ce signal traduit souvent un défaut électrique que seul un technicien qualifié peut diagnostiquer et corriger en toute sécurité.

Au-delà des incidents ponctuels, un entretien annuel par un professionnel reste la meilleure garantie pour maintenir l'efficacité et la longévité de votre installation. Ces techniciens sont formés à intervenir sur l'ensemble du circuit, du ballon jusqu'au tableau électrique. L'organisation des études en BTS FED option C prépare précisément ces spécialistes à maîtriser les installations thermiques et électriques résidentielles, ce qui en fait des interlocuteurs particulièrement fiables pour ce type de mission.

Reconnaître le pictogramme dédié au chauffe-eau sur un tableau électrique, c'est déjà poser les bases d'une gestion électrique plus sereine. Comprendre ce que protège chaque disjoncteur permet d'intervenir vite, sans tâtonner, et d'entretenir son installation avec la vigilance qu'elle mérite pour rester performante sur la durée.

Questions fréquentes

À quoi ressemble le logo du chauffe-eau sur un tableau électrique ?

Il représente généralement un cylindre vertical (le ballon) avec une flamme ou des ondulations symbolisant la chaleur. Certains tableaux affichent simplement la mention « CES » ou « ECS » à la place d'un pictogramme.

Que signifie le disjoncteur marqué « CES » ou « ECS » dans mon tableau ?

« CES » signifie Chauffe-Eau Solaire, « ECS » désigne l'Eau Chaude Sanitaire. Ces abréviations identifient le disjoncteur dédié à l'alimentation électrique de votre ballon d'eau chaude (cumulus).

Pourquoi le disjoncteur de mon chauffe-eau se déclenche-t-il régulièrement ?

Un déclenchement fréquent indique une surcharge, une résistance défectueuse ou un court-circuit interne au ballon. Il est conseillé de faire intervenir un électricien qualifié pour diagnostiquer l'origine exacte du problème.

Comment identifier le bon disjoncteur du chauffe-eau pour le couper en sécurité ?

Repérez le pictogramme cylindrique ou l'étiquette « ECS »/« chauffe-eau » sur votre tableau. En l'absence d'étiquette, coupez chaque disjoncteur un par un et vérifiez l'arrêt de l'alimentation au niveau du ballon.

Quelle puissance de disjoncteur faut-il pour un chauffe-eau standard ?

Un chauffe-eau électrique standard (résistance de 1 500 à 2 400 W) nécessite généralement un disjoncteur de 16 A sur un circuit dédié de 2,5 mm². Pour les modèles plus puissants, un calibre 20 A peut être requis.
